주방기기, 난방기기, 각종 가전제품의 기기 내 내열배선
조명기기, 모터 리드, 사무용 기기 등의 기기 내 내열배선
각종 전열기기, 보일러, 산업기계의 기기 내 내열배선
 |

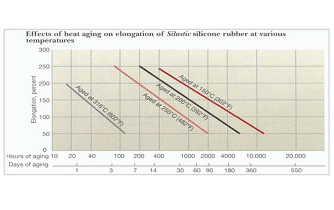

주석도금 연동선 또는 니켈도금 연동선위에 실리콘 고무의 독특한 내열 , 내한 , 유연성을 이용한 절연을 하고 유리 섬유로 절연체 위에 조밀하게 편조하며 그 표면에 내열용 실리콘 바니쉬로 코팅하여 내열성은 물론 전기 절연성이 우수하고 Glass 섬유로 기계적 강도를 보완하여 외부 충격에도 강한 특성을 나타 낸다.
| 시험항목 | 일반 | UL 기준 | CSA 기준 | ||
|---|---|---|---|---|---|
| 관련 STANDARD | 【 KS C 3004 】 고무·플라스틱 절연 전선 시험 방법 | 【 UL 758 】 APPLIANCE WIRING MATERIAL | 【 C22.2 No. 127 】 EQUIPMENT WIRE | ||
| 내전압시험 | 2KV/1분간 절연체 파괴가 없을 것 | 1) 노화 전/후 시료 모두 2KV/1분간 절연체 파괴가 없을 것 2)노화 후 시료의 절연파괴 전압이 노화 전 시료의 절연파괴 전압에 50% 이상 일 것 | 2KV/1분간 절연체 파괴가 없을 것 | ||
| 절연체 물성 | 상온 | 인장 | 0.40㎏f/㎟ 이상일 것 | 0.352㎏f/㎟ 이상일 것 | 0.489㎏f/㎟ 이상일 것 |
| 신율 | 150% 이상일 것 | 100% 이상일 것 | 100% 이상일 것 | ||
| 노화 | 인장 | 1) 노화 전 결과에 70% 이상일 것 또는 2) 0.352㎏f/㎟ 이상일 것 | 1) 노화 전 결과에 60% 이상일 것 2) 0.352㎏f/㎟ 이상일 것 | 0.347㎏f/㎟ 이상일 것 | |
| 신율 | 1) 노화 전 결과에 60% 이상일 것 또는 2) 100% 이상일 것 | 1) 노화 전 결과에 25% 이상일 것 2) 50% 이상일 것 | 50% 이상일 것 | ||
| 내열성 시험 | 절연체 및 편조의 파괴가 없을 것 | - | 절연체 및 편조의 파괴가 없을 것 | ||
| Flexibility Test in the air oven | - | 절연체 및 편조의 파괴가 없을 것 | - | ||
| 내한성 시험 | 절연체 및 편조의 파괴가 없을 것 | 절연체 및 편조의 파괴가 없을 것 | 절연체 및 편조의 파괴가 없을 것 | ||
| 수평 난연시험 | 시료에 붙은 불꽃이 1분이상 지속되면 안되며 300㎜ 시료 전체가 연소되면 안 됨. | 1)시편에 붙은 불꽃이 7inch(178㎜) 지점을 지나는 경우에는 7inch(178㎜)와 13inch(330㎜) 사이를 1inch/min(25㎜/min)로 불꽃이 시편을 따라 이동해서는 안 됨. 2) 불 붙은 시편의 일부분이 난연 시험기의 바닥에 떨어져 surgical cotton(솜)과 같은 가연성 물질에 불이 붙으면 안 됨. | 시료가 100㎜ 이상 타면 안 됨. | ||
※ FIXTURE WIRE 만 UL Standard 62를 적용하고 이외에 SRG WIRE 는 UL Standard 758 적용 ( FIXTURE WIRE : SF-1, SFF-1, SF-2, SFF-2 )
※ UL 시험방법에 노화 조건은 Short Term Test 에 해당되며 Long Term Test 에 경우 정격온도+10℃/60일간 임.
1) 사내 규격
| 도 체 | 절 연 체 | 편 조 | 완 제 품 | ||
|---|---|---|---|---|---|
| 단면적(㎟) | 구성(本/㎟∮) | 두께(㎜) | 외경(㎜∮) | 두께(㎜) | 외경(㎜∮) |
| 0.14 | 7 / 0.16 | 0.34 | 1.15 | 0.20 | 1.55 ± 0.10 |
| 0.30 | 12 / 1.18 | 0.34 | 1.40 | 0.20 | 1.80 ± 0.10 |
| 0.50 | 20 / 0.18 | 0.34 | 1.60 | 0.20 | 2.00 ± 0.20 |
| 0.75 | 30 / 0.18 | 0.63 | 1.85 | 0.20 | 2.25 ± 0.20 |
| 1.00 | 40 / 0.18 | 0.35 | 2.00 | 0.20 | 2.40 ± 0.20 |
| 1.25 | 50 / 0.18 | 0.37 | 2.20 | 0.20 | 2.60 ± 0.20 |
| 1.50 | 60 / 0.18 | 0.37 | 2.35 | 0.20 | 2.75 ± 0.20 |
| 2.00 | 37 / 0.26 | 0.44 | 2.70 | 0.25 | 3.20 ± 0.20 |
| 2.50 | 47 / 0.26 | 0.47 | 3.00 | 0.25 | 3.50 ± 0.20 |
| 3.00 | 38 / 0.32 | 0.51 | 3.30 | 0.25 | 3.80 ± 0.20 |
| 3.50 | 44 / 0.32 | 0.58 | 3.60 | 0.25 | 4.10 ± 0.20 |
| 4.00 | 50 / 0.32 | 0.55 | 3.70 | 0.25 | 4.20 ± 0.20 |
| 5.50 | 68 / 0.32 | 0.62 | 4.60 | 0.25 | 5.10 ± 0.20 |
| 5.50 | 35 / 0.45 | 0.62 | 4.40 | 0.25 | 4.80 ± 0.20 |
| 6.00 | 38 / 0.45 | 0.60 | 4.40 | 0.25 | 4.90 ± 0.20 |
| 8.00 | 50 / 0.45 | 0.72 | 5.10 | 0.25 | 5.60 ± 0.30 |
| 8.00 | 99 / 0.32 | 0.71 | 5.20 | 0.25 | 5.70 ± 0.30 |
| 10.00 | 63 / 0.45 | 0.69 | 7.00 | 0.25 | 6.00 ± 0.30 |
| 14.00 | 7 / 38 / 0.26 | 0.76 | 7.00 | 0.30 | 7.60 ± 0.30 |
| 16.00 | 98 / 0.45 | 0.68 | 6.50 | 0.30 | 7.10 ± 0.30 |
| 22.00 | 7 / 20 / 0.45 | 0.82 | 8.60 | 0.30 | 9.20 ± 0.40 |
| 25.00 | 7 / 22 / 0.45 | 0.85 | 9.00 | 0.30 | 9.60 ± 0.40 |
| 35.00 | 7 / 31 / 0.45 | 0.99 | 10.8 | 0.40 | 11.60 ± 0.50 |
| 38.00 | 7 / 34 / 0.45 | 1.20 | 11.70 | 0.40 | 12.30 ± 0.50 |
| 60.00 | 19 / 20 / 0.45 | 1.31 | 14.30 | 0.50 | 15.30 ± 0.50 |
| 70.00 | 19 / 24 / 0.45 | 2.32 | 16.40 | 0.50 | 17.40 ± 0.70 |
| 95.00 | 19 / 32 / 0.45 | 2.90 | 19.40 | 0.50 | 20.40 ± 0.70 |
2) UL 규격
| ULStyle No | 정 격 | AWG No | 절 연 체 | 비 고 | ||
|---|---|---|---|---|---|---|
| 온도(℃) | 전압(V) | 고무 | 편조 | |||
| 3068 | 150℃ | 300V | 30 - 16 | 0.38이상 | 0.15이상 | |
| 3069 | 150℃ | 600V | 26 - 20 | 0.76 | 0.15 | |
| 3070 | 150℃ | 600V | 18 - 12 | 0.76P | 0.15 | |
| 3071 | 200℃ | 600V | 18 - 14 | 0.76 | 0.15 | |
| 3122 | 200℃ | 300V | 26 - 16 | 0.38 | 0.15 | |
| 3132 | 150℃ | 300V | 30 - 16 | 0.38 | 0.15 | |
| 3172 | 200℃ | 600V | 26 - 18 | 0.76 | 0.15 | |
| 3512 | 200℃ | 600V | 21-450kCmils | 0.76 | 0.15 | |
본 제품에는 환경 유해 물질로 규제하는 납(Pb), 수은(Hg), 카드뮴(Cd), 6가 크롬(Cr+6),
PPB류, PBDE 류 등이 함유되어 있지 않음을 보증합니다.
