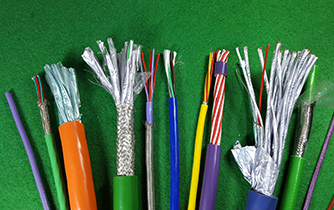

저온에서 고온까지의 온도 범위에서 열전대와 거의 같은 열전적 특성을 갖는 한 쌍의 도체에 절연을 하여 열전대의 단자와 기준 접점 사이를 이 Wire로 접속하여 열전대의
단자 부분의 온도 변화에 따라 생기는 오차를 보상하기 위한 Wire를 보상도선( Compensating Lead Wires )이라 한다 ( KS C1609 )열전대와 동일 재질로 만든 Wire를
Extension Wire라 한다

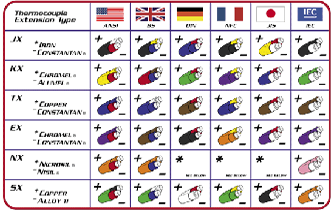

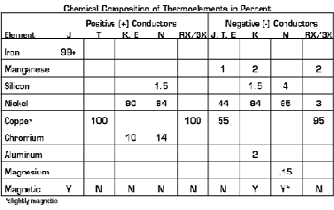

열전대의 종류와 재질 KS C 1602 | 보상도선의 종류와 재질 ( KS C 1609 ) | 보상도 선의 기호 | ISA-MC 96.1-1982 (ANSI MC 96.1) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
보상도 선의 극성별 재질 | 사용구분 | 열전대와 접속점의 온도(℃) | 허용차 | 열전대와 접속점의 온도(℃) | 허용차 | |||||||
종류 | 구 기호 | 재질 | P(+)측 | N(+)측 | 보통급 | 정밀급 | 보통급 | 정밀급 | ||||
B | - | 백금로듐 30% 백금 료듐 6% | SCR 연동선 | SCR 연동선 | 일반용 G | 0~100 | - | - | BC | 0~100 | +0.000㎷ -0.033㎷ |
- |
R | - | 백금로듐 13% 백금 | SCR 연동선 | COPPER NICKEL ALLOY | 일반용 G | 0~150 | +3 -7 |
- | RX SX | 0~200 | ±0.057 ㎷(±5) |
- |
S | - | 백금로듐 10% 백금 | 내열용 H | |||||||||
K | CA | CHROMEL ALUMEL | CHROMEL | ALUMEL | 일반용 G | -20~150 | ± 2.5 | ± 1.5 | KX | 0~200 | ± 2.2 | - |
내열용 H | ||||||||||||
W | IRON W-CONSTANTAN | IRON | W-CONSTANTAN | 일반용 G | -20~150 | ± 3 | - | WX | - | - | - | |
내열용 H | ||||||||||||
V | COPPER V-CONSTANTAN | SCR 연동선 | V-CONSTANTAN | 일반용 G | -20~100 | ± 2.5 | - | VX | - | - | - | |
E | CRC | CHROMEL E-CONSTANTAN | CHROMEL | E-CONSTANTAN | 일반용 G | -20~150 | ± 2.5 | - | EX | 0~200 | ± 1.7 | - |
내열용 H | ||||||||||||
J | IC | IRON J-CONSTANTAN | IRON | J-CONSTANTAN | 일반용 G | -20~150 | ± 2.5 | - | JX | 0~200 | ± 2.2 | ± 1.1 |
내열용 H | ||||||||||||
T | CC | COPPER T-CONSTANTAN | COPPER | T-CONSTANTAN | 일반용 G | -20~150 | ± 2.0 | ± 1.0 | TX | -60~100 | ± 1.0 | ± 0.5 |
절연재질 | 기호 | 내열 한도(℃) | 내수성 | 내유성 | 내약품성 | 절연저항(㏁/㎞) |
---|---|---|---|---|---|---|
PVC | V | -20~60 | ○ | △ | △ | 60 |
내열 PVC | HV | -20~105 | ○ | △ | △ | 60 |
PE | E | -60~60 | ○ | △ | X | 2,500 |
XLPE | C | -60~125 | ○ | △ | X | 2,500 |
PET | P | 60~150 | ◎ | ◎ | ◎ | 1,500 |
EP | EP | -40~80 | △ | X | △ | 80 |
Nylon | N | -40~120 | ◎ | ◎ | ◎ | 1,500 |
Polyimide | PI | -250~300 | ◎ | ◎ | ◎ | 1,500 |
Teflon | F | -100~250 | ◎ | ◎ | ◎ | 1,500 |
실리콘 고무 | K | -60~200 | ○ | X | ○ | 80 |
E-Glass | G | -73~480 | X | △ | ○ | 0.1 |
S-Glass | S | -73~705 | X | △ | ○ | 0.1 |
Ceramic Fiber | - | -18~1205 | X | △ | ○ | 0.1 |

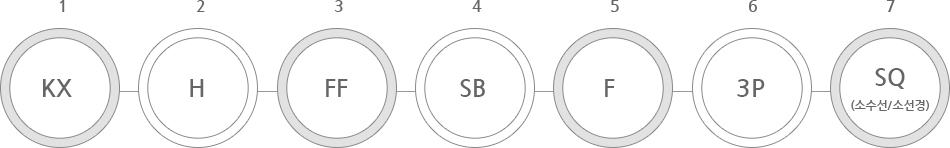

1) 보상도선의 종류 | 2) 사용 구분 | 3) 절연 및 쉬스의 재질 | 4) 차폐의 종류 | 5) 형상 | 6) 선심구성 |
---|---|---|---|---|---|
KX, JX, EX, TX, NX, SX |
G : 일반용 보통급 H : 내열용 보통급 GS : 일반용 정밀급 HS : 내열용 정밀급 |
V : 비닐 HV : 내열 비닐 F : 테프론 ( FEP ) G : Glass Fiber |
SB : 주석도금 연동선 편조 AL : 알루미늄 마일라 테이프 CU : 동 테이프 |
F : Flat Type R : Round Type |
3P : 3 Pair |
