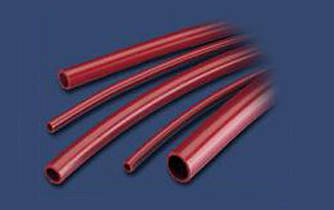

각종 단자 결속부의 절연 배선 및 센서의 절연, 보호
 |
1) 내열성이 우수하다.
2) 전기절연성이 우수하다.
3) 유연성이 우수하고 신축성이 좋다.
4) 사용 목적에 따라 초내열, 고인열, 난연, 식료 및 의료용 TYPE의 제품을 선택하여 적용할 수 있다.
| 항 목 | 특 성 치 | 시 험 조 건 | ||
|---|---|---|---|---|
| 외 관 | 기포, 오염, 긁힘, 꺽임 등 사용상 유해한 결점 없을 것 | * 육안 | ||
| 내 관 | 2,000V/1 분간 절연체 파괴가 없을 것 | * 水中 | ||
| 절연체 물성 | 인장강도 | 0.40㎏f/㎟ 이상일 것 | * 상온 | |
| 연신율 | 150% 이상일 것 | |||
| 가열 후 | 인장강도 | 1) 잔율 70% 이상일 것 2) 0.352 kgf/㎟ 이상일 것 | * 항온조에서 220±3℃ 96hrs 가열 시킨 후 | |
| 연신율 | 1) 잔율 60% 이상일 것 2) 100% 이상일 것 | |||
| 내 열 성 | 표면에 CRACK 이 없을 것 | * 200±5℃×24hrs | ||
| 내 한 성 | 표면에 CRACK 이 없을 것 | * -10±2℃×4hrs | ||
| 난 연 시 험 | 1) 가연성 물질을 발화 시키지 말 것 2) 60초 이내에 자연소화 될 것 | * 수평 난연 | ||
| 규격 | 내경 | 절연두께 | 규격 | 내경 | 절연두께 |
|---|---|---|---|---|---|
| 1.0 ×2.0 | 1.0 ×0.10 | 0.50 ±0.05 | 6.0 ×7.0 | 6.0 ×0.10 | 0.50 ±0.05 |
| 1.5 ×2.5 | 1.5 ×0.10 | 0.50 ±0.05 | 6.5 ×7.5 | 6.5 ×0.10 | 0.50 ±0.05 |
| 2.0 ×3.0 | 2.0 ×0.10 | 0.50 ±0.05 | 7.0 ×8.0 | 7.0 ×0.10 | 0.50 ±0.05 |
| 2.5 ×3.5 | 2.5 ×0.10 | 0.50 ±0.05 | 7.5 ×8.5 | 7.5 ×0.10 | 0.50 ±0.05 |
| 3.0 ×4.0 | 3.0 ×0.10 | 0.50 ±0.05 | 8.0 ×10.0 | 8.0 + 0.30 - 0.10 |
1.00 ±0.05 |
| 3.5 ×4.5 | 3.5 ×0.10 | 0.50 ±0.05 | 8.5 ×10.9 | 8.5 ×0.10 | 1.20 ±0.05 |
| 4.0 ×5.0 | 4.0 ×0.10 | 0.50 ±0.05 | 8.5 ×11.5 | 8.5 ×0.10 | 1.50 ±0.05 |
| 4.5 ×5.5 | 4.5 ×0.10 | 0.50 ±0.05 | 9.0 ×11.0 | 9.0 + 0.30 - 0.10 | 1.00 ±0.05 |
| 5.0 ×6.0 | 5.0 ×0.10 | 0.50 ±0.05 | 9.0 ×13.0 | 9.0 × - 0.10 | 2.00 ±0.10 |
| 5.5 ×65 | 5.5 ×0.10 | 0.50 ±0.05 | 10.0 ×13.0 | 10.0 + 0.50 - 0.10 | 1.50 ±0.05 |
| 6.0 ×7.0 | 6.0 ×0.10 | 0.50 ±0.05 | 11.0 ×13.0 | 11.0 + 0.50 - 0.10 | 1.00 ±0.05 |
| 6.5 ×7.5 | 6.5 ×0.10 | 0.50 ±0.05 | 12.0 ×16.0 | 12.0 + 0.50 - 0.10 | 2.00 ±0.10 |
| 7.0 ×8.0 | 7.0 ×0.10 | 0.50 ±0.05 | 13.0 ×17.0 | 13.0 + 0.50 - 0.10 | 2.00 ±0.10 |
| 7.5 ×8.5 | 7.5 ×0.10 | 0.50 ±0.05 | 15.0 ×17.8 | 15.0 + 0.50 - 0.10 | 1.40 ±0.05 |
본 제품에는 환경 유해 물질로 규제하는 납(Pb), 수은(Hg), 카드뮴(Cd), 6가 크롬(Cr+6),
PPB류, PBDE 류 등이 함유되어 있지 않음을 보증합니다.
