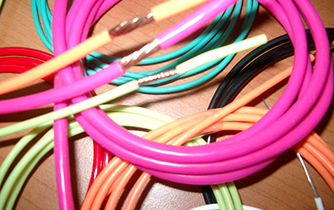

주방기기, 난방기기, 각종 가전제품의 기기 내 내열배선
조명기기, 모터 리드, 사무용 기기 등의 기기 내 내열배선.
각종 전열기기, 보일러, 산업기계의 기기 내 내열배선 및 점화용 케이블

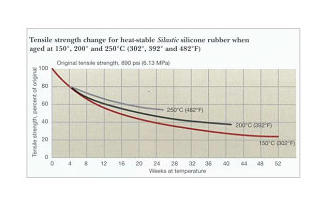

1) 내열성, 내한성, 내후성, 전기절연성이 우수하고 유연성이 풍부합니다.
2) 사용 목적에 따라 고인열, 난연, 고전압, 초내열 Type등의 특성을 부여하고 있습니다.
3) 불소수지 등 기타 유기 수지를 실리콘 절연체 위에 sheath로 사용하여 기계적 강도 및 내유성, 내약품성을 보완한 Type도 있습니다.
시험항목 | 일반 | UL 기준 | CSA 기준 | ||
---|---|---|---|---|---|
관련 STANDARD | 【 KS C 3004 】 고무·플라스틱 절연 전선 시험 방법 | 【 UL 758 】 APPLIANCE WIRING MATERIAL | 【 C22.2 No. 127 】 EQUIPMENT WIRE | ||
내전압시험 | 2KV/1분간 절연체 파괴가 없을 것 | 1) 노화 전/후 시료 모두 2KV/1분간 절연체 파괴가 없을 것 2)노화 후 시료의 절연파괴 전압이 노화 전 시료의 절연파괴 전압에 50% 이상 일 것 | 2KV/1분간 절연체 파괴가 없을 것 | ||
절연체 물성 | 상온 | 인장 | 0.40㎏f/㎟ 이상일 것 | 0.352㎏f/㎟ 이상일 것 | 0.489㎏f/㎟ 이상일 것 |
신율 | 150% 이상일 것 | 100% 이상일 것 | 100% 이상일 것 | ||
노화 | 인장 | 1) 노화 전 결과에 70% 이상일 것 또는 2) 0.352㎏f/㎟ 이상일 것 | 1) 노화 전 결과에 60% 이상일 것 2) 0.352㎏f/㎟ 이상일 것 | 0.347㎏f/㎟ 이상일 것 | |
신율 | 1) 노화 전 결과에 60% 이상일 것 또는 2) 100% 이상일 것 | 1) 노화 전 결과에 25% 이상일 것 2) 50% 이상일 것 | 50% 이상일 것 | ||
내열성 시험 | 절연체 및 편조의 파괴가 없을 것 | - | 절연체 및 편조의 파괴가 없을 것 | ||
Flexibility Test in the air oven | - | 절연체 및 편조의 파괴가 없을 것 | - | ||
내한성 시험 | 절연체 및 편조의 파괴가 없을 것 | 절연체 및 편조의 파괴가 없을 것 | 절연체 및 편조의 파괴가 없을 것 | ||
수평 난연시험 | 시료에 붙은 불꽃이 1분이상 지속되면 안되며 300㎜ 시료 전체가 연소되면 안 됨. | 1)시편에 붙은 불꽃이 7inch(178㎜) 지점을 지나는 경우에는 7inch(178㎜)와 13inch(330㎜) 사이를 1inch/min(25㎜/min)로 불꽃이 시편을 따라 이동해서는 안 됨. 2) 불 붙은 시편의 일부분이 난연 시험기의 바닥에 떨어져 surgical cotton(솜)과 같은 가연성 물질에 불이 붙으면 안 됨. | 시료가 100㎜ 이상 타면 안 됨. |
※ FIXTURE WIRE 만 UL Standard 62를 적용하고 이외에 KC WIRE 는 UL Standard 758 적용 ( FIXTURE WIRE : SF-1, SFF-1, SF-2, SFF-2 )
※ UL 시험방법에 노화 조건은 Short Term Test 에 해당되며 Long Term Test 에 경우 정격온도+10℃/60일간 임.
1) 사내 규격
도 체 | 절연 두께 (㎜) | 완성 외경 (㎜∮) | 비 고 | |||
---|---|---|---|---|---|---|
단면적(㎟) | 구성(本/㎟∮) | 도체외경 | 저항(Ω/∮) | |||
0.10 | 51 / 0.05 | 0.4 | 188.93 | 0.40 | 1.20 ± 0.10 | |
0.15 | 30 / 0.08 | 0.5 | 123.82 | 0.40 | 1.30 ± 0.10 | |
0.20 | 3 / 34 / 0.05 | 0.7 | 95.10 | 0.40 | 1.50 ± 0.10 | |
0.30 | 3 / 51 / 0.05 | 0.8 | 63.40 | 0.40 | 1.60 ± 0.10 | |
0.30 | 3 / 20 / 0.08 | 0.8 | 61.96 | 0.54 | 1.80 ± 0.10 | |
0.30 | 12 / 0.18 | 0.7 | 64.40 | 0.40 | 1.50 ± 0.10 | |
0.37 | 7 / 0.26 | 0.8 | 50.37 | 1.16 | 3.10 ± 0.15 | |
0.40 | 3 / 70 / 0.05 | 1.0 | 46.20 | 0.40 | 1.80 ± 0.10 | |
0.45 | 90 / 0.08 | 0.9 | 38.89 | 0.40 | 1.70 ± 0.10 | |
0.45 | 3 / 30 / 0.08 | 1.0 | 38.89 | 0.36 | 1.80 ± 0.10 | |
0.48 | 96 / 0.08 | 0.9 | 36.46 | 1.15 | 3.20 ± 0.15 | |
0.50 | 3 / 33 / 0.08 | 1.1 | 38.30 | 0.40 | 1.90 ± 0.10 | |
0.50 | 1 / 0.80 | 0.8 | 35.75 | 0.70 | 2.20 ± 0.10 | |
0.50 | 20 / 0.18 | 0.8 | 37.17 | 0.38 | 1.70 ± 0.10 | |
0.60 | 4 / 35 / 0.08 | 1.2 | 25.00 | 0.60 | 2.40 ± 0.10 | |
0.64 | 12 / 0.26 | 1.0 | 29.38 | 0.98 | 3.00 ± 0.10 | |
0.70 | 62 / 0.12 | 1.1 | 25.10 | 1.27 | 3.80 ± 0.10 | |
0.75 | 3 / 50 / 0.08 | 1.3 | 25.30 | 0.40 | 2.10 ± 0.10 | |
0.75 | 30 / 0.18 | 1.2 | 24.78 | 1.93 | 5.00 ± 0.20 | |
0.78 | 154 / 0.08 | 1.1 | 22.73 | 1.42 | 4.00 ± 0.20 | |
0.88 | 7 / 0.40 | 1.2 | 21.28 | 1.90 | 5.00 ± 0.20 | |
0.89 | 35 / 0.18 | 1.3 | 21.24 | 0.49 | 2.20 ± 0.10 | |
1.00 | 40 / 0.18 | 1.3 | 17.00 | 3.35 | 8.0 ± 0.20 | ignition용 |
1.05 | 7 / 30 / 0.08 | 1.5 | 16.67 | 0.74 | 3.00 ± 0.15 | |
1.25 | 3 / 36 / 0.08 | 1.6 | 15.00 | 0.40 | 2.40 ± 0.10 | |
1.25 | 50 / 0.18 | 1.5 | 14.87 | 0.52 | 2.50 ± 0.10 | |
1.69 | 7 / 48 / 0.08 | 1.9 | 10.42 | 1.04 | 4.00 ± 0.20 | |
2.00 | 7 / 57 / 0.08 | 2.0 | 9.49 | 0.50 | 3.00 ± 0.10 | |
2.00 | 37 / 0.26 | 1.8 | 9.53 | 1.09 | 4.00 ± 0.20 | |
2.09 | 7 / 38 / 0.10 | 2.1 | 8.42 | 0.51 | 3.20 ± 0.15 | |
3.50 | 7 / 10 / 0.08 | 2.7 | 5.41 | 0.50 | 3.70 ± 0.15 | |
3.50 | 44 / 0.32 | 2.5 | 4.91 | 0.65 | 4.00 ± 0.20 |
2) UL 규격
ULStyle No | 정 격 | AWG No | 절 연 두 께 | 비 고 | |
---|---|---|---|---|---|
온도(℃) | 전압(V) | ||||
3132 | 150℃ | 300V | 30 - 16 | 0.38이상 | |
3133 | 150℃ | 600V | 30 - 16 | 0.76 | |
3135 | 200℃ | 600V | 26 - 12 | 0.76 | |
3139 | 200℃ | 600V | 26 - 12 | 1.10 | |
3239 | 150℃ | DC 3KV | 27 - 10 | 0.50 | |
3239 | 150℃ | DC 6KV | 27 - 10 | 0.71 | |
3367 | 200℃ | 300V | 26 - 28 | 0.38 | |
3512 | 200℃ | 600V | 20 - 450kCmils | 0.76 |
본 제품에는 환경 유해 물질로 규제하는 납(Pb), 수은(Hg), 카드뮴(Cd), 6가 크롬(Cr+6),
PPB류, PBDE 류 등이 함유되어 있지 않음을 보증합니다.
