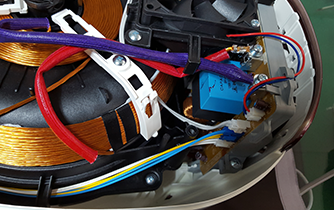

각종 단자 결속부의 절연 배선 및 센서의 절연, 보호
 |  |
1) 내열성이 우수하다.
2) 전기 절연성이 매우 우수하다.

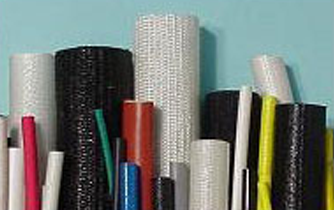

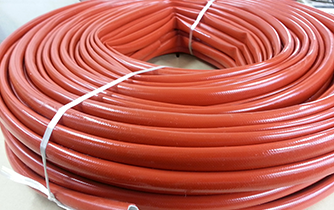

3) GLASS FIBER TUBE위에 실리콘 바니스 또는 실리콘 고무로 절연되어 있어 내열성및 절연성이 우수하다.
| 항 목 | 특 성 치 | 시 험 조 건 |
|---|---|---|
| 외 관 | 오염, 얼룩, 긁힘, 이격, 기포 등 사용상 유해결점 없을 것 | * 육안 |
| 내 관 | AC 3,000V/1분간 절연체 파괴가 없을 것 | * 공기중 |
| 내 열 성 | 표면에 터짐이나 갈라짐이 없을 것 | * 200±5℃×24hrs |
| 내 한 성 | 표면에 터짐이나 갈라짐이 없을 것 | * -10±2℃×4hrs |
| 내연성 | 1) 불꽃이 바닥에 깔아 놓은 가연성 물질을 발화시키면 안 됨 2) 불꽃의 전이 속도가 25㎜/1min 이하 일 것 | * 수평 난연 |
| 규격 | 내경 (㎜Φ) | 절연두께 (㎜) | 비고 |
|---|---|---|---|
| 0.8φ | 0.80 ±0.20 | 0.30 이상 | |
| 1.0φ | 1.00 ±0.20 | 0.30 이상 | |
| 1.5φ | 1.50 ±0.20 | 0.30 이상 | |
| 1.8φ | 1.80 ±0.20 | 0.30 이상 | |
| 2.0φ | 2.00 ±0.20 | 0.30 이상 | |
| 2.5φ | 2.50 ±0.20 | 0.30 이상 | |
| 2.7φ | 2.70 ±0.20 | 0.30 이상 | |
| 3.0φ | 3.00 ±0.20 | 0.30 이상 | |
| 3.5φ | 3.50 ±0.20 | 0.30 이상 | |
| 4.0φ | 4.00 ±0.20 | 0.30 이상 | |
| 5.0φ | 5.00 ±0.20 | 0.40 이상 | |
| 6.0φ | 6.00 ±0.20 | 0.40 이상 | |
| 7.0φ | 7.00 ±0.20 | 0.40 이상 | |
| 8.0φ | 8.00 ±0.20 | 0.40 이상 | |
| 9.0φ | 9.00 ±0.20 | 0.50 이상 | |
| 10.0φ | 10.00 ±0.20 | 0.60 이상 | |
| 12.0φ | 12.00 ±0.20 | 0.60 이상 |
본 제품에는 환경 유해 물질로 규제하는 납(Pb), 수은(Hg), 카드뮴(Cd), 6가 크롬(Cr+6),
PPB류, PBDE 류 등이 함유되어 있지 않음을 보증합니다.
